MONITOR DE FUNCIONES VITALES DE 05 PARAMETROS
GENERAL ELECTRIC DASH 3000, 4000, 5000
1.-LOS MONITORES DE DIFERENTES MODELOS TIENEN LA MISMA CONFIGURACION A DIFERENCIA DEL TAMAÑO DE LA PANTALLA, Y ALGUNAS TECLAS DE FUNCIONES.
2.-PARTES: E=Conector ECG,
3.-AL ENCENDER EL EQUIPOPRESIONE BOTON (A)
4.-LA PANTALLA SEÑALADA SE MUESTRA
5.-CERRAREMOS LA VENTANA INICIAL PRESIONANDO LA PERILLADE CONTROL QUE SERVIRA PARA EL DESPLAZAMIENTO DEL USUARIO EN CADA UNO DE LOS PARAMETROS
6.-CON EL MONITOR EN ESTADO DE MONITORIZACION PODEMOS UTILIZAR LA TECLA DE ESPERA PRESIONAR EL BOTON (B) PARA QUE LA PANTALLA SE PONGA EN ESPERA.
7.-PARA VOLVER AL MODO MONITOREO PRESIONAR EL BOTON (B) Y AUTOMATICAMENTE EL MONITOR PASA AL ESTADO DE MONITOREO DE PACIENTE.
8.-VEREMOS LA TECLA PARA ACCIONAR LA PRESION NO INVASIVA (D), LA PRIMERA PULSADA DE ESTA TECLA NOS SIRVE PARA ACCIONAR O DETENER LA MEDICION DE LA PRESION NO INVASIVA
9.-PRESIONANDO LA TECLA UNA VEZ EL MONITOR PASARA A REALIZAR UNA MEDICION, EN PANTALLA PODEMOS OBSERVAR LA VARIACION DE LA PRESION EN EL AMBITO MIENTRAS SE REALIZA LA MEDICION.
CONFIGURACION DE LA PRESION NO INVASIVA AUTOMATICA
1.-PRESIONAMOS EN EL BOTON (A1) Y INGRESAREMOS A UNA VENTANA DE CONFIGURACION DONDE SELECCIONAREMOS EL PERIODO DE MEDICIONES QUE QUEREMOS QUE REALICE EL MONITOR AUTOMATICAMENTE, ES DECIR QUE SI YO GIRO LA PERILLA HASTA SELECCIONAR UN TIEMPO POR DECIR DE 1 HORA Y PRESIONO LA PERILLA, EL EQUIPO REALIZARA UNA MEDICION, LUEGO DE CADA HORA AUTMATICAMENTE REALIZARA UNA MEDICION EN EL PACIENTE.
2.-OBSERVAMOS EN PANTALLA QUE SE OBTIENE TAMBIEN EL VALOR DE LA PRESION SISTOLICA= 139, DIASTOLICA=79 Y LA PRESION MEDIA= 80, ADEMAS DE INFORMACION DE QUE SE HA PROGRAMADO CADA 60 MINUTOS=P5
TECLA DE ADMISION Y DESCARGA DE PACIENTE (C)
1.-CUANDO EL MONITOR SE ENCUENTRA SIN ADMITIR AL PACIENTE MOSTRARA EN PANTALLA EL MENSAJE "TODAS LAS ALARMAS INACTIVAS"
2.-PARA INDICAR AL MONITOR QUE ES UN NUEVO PACIENTE Y QUE SE ACTIVEN LAS ALARMAS PRESIONAMOS EL BOTON DE ADMITIR (C) UNA VEZ, DESAPARECERA EN PANTALLA EL MENSAJE INDICADO.
3.-UNA VEZ QUE SE HA TERMINADO LA MONITARIZACION DE PACIENTE AREMOS LA DESCARGA DE ADTOS DEL PACIENTE CON LA MISMA TECLA PRESIONAMOS EL BOTON DE ADMITIR (C) LUEGO PRESIONAMOS UNA VEZ MAS, CON LA PERILLA DE SELECCION DE FUNCIONES (D4), SELECCIONAREMOS DESCARGA DE PACIENTE, PRESIONAMOS LA PERILLA Y EL MONITOR BORRARA LOS DATOS DEL PACIENTE.
4.-LA PANTALLA REGRESA A LA PRESENTACION INICIAL DE ENCENDIDO DEL EQUIPO, PRESIONAMOS LA PERILLA Y EL MONITOR OTRA VEZ MUESTRA EL MENSAJE "TODAS LAS ALARMAS INACTIVAS"
5.-ADMITIMOS AL PACIENTE PRESIONANDO EN EL (C), TENEMOS EL EQUPO MONITORIZANDO EN ESTE CASO ECG, SATURACION.
6.-CUANDO SE PRODUCE ALARMA EN EL MONITOR, TENEMOS EL BOTON PARA SILENCIAR LA ALARMAAUDIBLE, PRESIONAMOS EL BOTON (B1), CON LO CUAL LA ALARMA AUDIBLE ESTARA SUSPENDIDO POR 5 MINUTOS,
7.-SI QUEREMOS REPONER LA ALARMA PRESIONAMOS EL MISMO BOTON (B1)
LA TECLA TODO CERO (C1)
1.-NOS SIRVE PARA CUANDO EL MONITOR TENGA HABILITADO LOS PARAMETROS DE PRESION INVASIVA LLEVAR A NIVEL DE REFERENCIA CERO (0), LA ONDA MOSTRADA EN PANTALLA, SOLO TENDRA EFECTO CUANDO SE ESTA MONITORIZANDO.
TECLA DE DEPENDENCIA (D1)
1.-NOS SERVIRA PARA MOSTRAR EN PANTALLA LOS DATOS ALMACENADOS ACTUALES DEL PACIENTE, PRESIONANDO ESTE BOTON TENEMOS ACCESO AUTOMATICO A LAS DISTINTAS MEDICIONES QUE HA IDO HACIENDO EL MONITOR, ESTOS DATOS SE MUESTRAN DE ACUERDO A LA FECHA, HORA.
8.-VEREMOS LA TECLA PARA ACCIONAR LA PRESION NO INVASIVA (D), LA PRIMERA PULSADA DE ESTA TECLA NOS SIRVE PARA ACCIONAR O DETENER LA MEDICION DE LA PRESION NO INVASIVA
9.-PRESIONANDO LA TECLA UNA VEZ EL MONITOR PASARA A REALIZAR UNA MEDICION, EN PANTALLA PODEMOS OBSERVAR LA VARIACION DE LA PRESION EN EL AMBITO MIENTRAS SE REALIZA LA MEDICION.
CONFIGURACION DE LA PRESION NO INVASIVA AUTOMATICA
1.-PRESIONAMOS EN EL BOTON (A1) Y INGRESAREMOS A UNA VENTANA DE CONFIGURACION DONDE SELECCIONAREMOS EL PERIODO DE MEDICIONES QUE QUEREMOS QUE REALICE EL MONITOR AUTOMATICAMENTE, ES DECIR QUE SI YO GIRO LA PERILLA HASTA SELECCIONAR UN TIEMPO POR DECIR DE 1 HORA Y PRESIONO LA PERILLA, EL EQUIPO REALIZARA UNA MEDICION, LUEGO DE CADA HORA AUTMATICAMENTE REALIZARA UNA MEDICION EN EL PACIENTE.
2.-OBSERVAMOS EN PANTALLA QUE SE OBTIENE TAMBIEN EL VALOR DE LA PRESION SISTOLICA= 139, DIASTOLICA=79 Y LA PRESION MEDIA= 80, ADEMAS DE INFORMACION DE QUE SE HA PROGRAMADO CADA 60 MINUTOS=P5
TECLA DE ADMISION Y DESCARGA DE PACIENTE (C)
1.-CUANDO EL MONITOR SE ENCUENTRA SIN ADMITIR AL PACIENTE MOSTRARA EN PANTALLA EL MENSAJE "TODAS LAS ALARMAS INACTIVAS"
2.-PARA INDICAR AL MONITOR QUE ES UN NUEVO PACIENTE Y QUE SE ACTIVEN LAS ALARMAS PRESIONAMOS EL BOTON DE ADMITIR (C) UNA VEZ, DESAPARECERA EN PANTALLA EL MENSAJE INDICADO.
3.-UNA VEZ QUE SE HA TERMINADO LA MONITARIZACION DE PACIENTE AREMOS LA DESCARGA DE ADTOS DEL PACIENTE CON LA MISMA TECLA PRESIONAMOS EL BOTON DE ADMITIR (C) LUEGO PRESIONAMOS UNA VEZ MAS, CON LA PERILLA DE SELECCION DE FUNCIONES (D4), SELECCIONAREMOS DESCARGA DE PACIENTE, PRESIONAMOS LA PERILLA Y EL MONITOR BORRARA LOS DATOS DEL PACIENTE.
4.-LA PANTALLA REGRESA A LA PRESENTACION INICIAL DE ENCENDIDO DEL EQUIPO, PRESIONAMOS LA PERILLA Y EL MONITOR OTRA VEZ MUESTRA EL MENSAJE "TODAS LAS ALARMAS INACTIVAS"
5.-ADMITIMOS AL PACIENTE PRESIONANDO EN EL (C), TENEMOS EL EQUPO MONITORIZANDO EN ESTE CASO ECG, SATURACION.
6.-CUANDO SE PRODUCE ALARMA EN EL MONITOR, TENEMOS EL BOTON PARA SILENCIAR LA ALARMAAUDIBLE, PRESIONAMOS EL BOTON (B1), CON LO CUAL LA ALARMA AUDIBLE ESTARA SUSPENDIDO POR 5 MINUTOS,
7.-SI QUEREMOS REPONER LA ALARMA PRESIONAMOS EL MISMO BOTON (B1)
LA TECLA TODO CERO (C1)
1.-NOS SIRVE PARA CUANDO EL MONITOR TENGA HABILITADO LOS PARAMETROS DE PRESION INVASIVA LLEVAR A NIVEL DE REFERENCIA CERO (0), LA ONDA MOSTRADA EN PANTALLA, SOLO TENDRA EFECTO CUANDO SE ESTA MONITORIZANDO.
TECLA DE DEPENDENCIA (D1)
1.-NOS SERVIRA PARA MOSTRAR EN PANTALLA LOS DATOS ALMACENADOS ACTUALES DEL PACIENTE, PRESIONANDO ESTE BOTON TENEMOS ACCESO AUTOMATICO A LAS DISTINTAS MEDICIONES QUE HA IDO HACIENDO EL MONITOR, ESTOS DATOS SE MUESTRAN DE ACUERDO A LA FECHA, HORA.
TECLA DE REGISTRO (D2)
1.-EN CASO DE QUE LA IMPRESORA ESTUVIESE INSTALADO, PODEMOS UTILIZAR EL BOTON DE REGISTRO, PARA HACER UN REGISTRO DE ONDA
TECLA DE MENU PRINCIPAL (D3)
1.-NOS SIRVE PARA VOLVER DE CUALQUIER VENTANA A LA VENTANA PRINCIPAL DE MONITOREO, PARA OBSERVAR TODAS LAS ONDAS ACTUALES DE PACIENTE.
PERRILLA DE CONTROL (D4)
1.-LA PERILLADE CONTROL QUE SERVIRA PARA EL DESPLAZAMIENTO DEL USUARIO EN CADA UNO DE LOS PARAMETROS
2.-EJEMPLO QUEREMOS CAMBIAR EL TAMAÑO DE LAS ONDAS DE LA PANTALLA DEL PANI; TENEMOS QUE SELECIONAR LA OPCION DE LOS VALORES DE PANI EN LA PANTALLA CON LA PERILLA DE CONTROL Y PULSAMOS Y TENEMOS LOS VALORES PREDEFINIDOS CONLAS CUALES PODEMOS CAMBIAR.
PANEL DE CONTROL DE DASH 4000
A=
F=
A=NOMBRE PREFIJADO DEL MONITOR, B=UNIDAD Y NUMERO DE CAMA, C=NOMBRE DE PACIENTE, D=FECHA Y HORA, E=ONDAS DE LOS PARAMETROS, F=MAS MENUS, G=MEDIDORES DE CAPACIDADES DE BATERIAS,
MANTENIMIENTO
Se debe establecer un régimen de mantenimiento eficaz para el equipo de monitorización y los suministros reutilizables. Debe incluir la inspección y limpieza general realizadas regularmente. El régimen de mantenimiento debe cumplir las normas de la unidad de control de infecciones y/o el departamento biomédico de la institución.
Al inspeccionar el equipo, siga estas pautas:
Busque daños físicos obvios y sustituya los componentes dañados.
Inspeccione todos los cordones para asegurarse de que no estén deshilachados o dañados de alguna otra forma. Inspeccione todos los enchufes y conectores para verificar que ningún terminal o clavija estén doblados. Las reparaciones o sustituciones deben ser efectuadas por personal de servicio capacitado.
Inspeccione todo el blindaje de los cables. Los cables dañados o deteriorados deben ser reparados o reemplazados por personal de servicio cualificado.
Limpieza general
ADVERTENCIA
Desconecte el monitor de la fuente de alimentación antes de limpiar o desinfectar su superficie.
Superficie externa
El equipo debe limpiarse periódicamente (Se deben cumplir las normas de la unidad de control de infecciones y/o del departamento biomédico de su institución.) Las superficies externas del equipo pueden limpiarse con un paño sin pelusas humedecido. Utilice una de las siguientes soluciones aprobadas:
amoniaco (diluido),
Cidex,
hipoclorito sódico (diluido) o
jabón suave (diluido).
Para evitar que el equipo se dañe, siga estas normas:
PRECAUCIÓN
El incumplimiento de estas normas podría ocasionar que el acabado de la carcasa se derrita, distorsione o
deslustre, que se borren las letras de las etiquetas o que se averíe el equipo.
Siempre deben diluirse las soluciones siguiendo las recomendaciones del fabricante.
Siempre debe eliminarse toda la solución de limpieza con un paño seco después de limpiar.
Nunca debe utilizarse una sustancia de limpieza que contenga cera.
Nunca vierta ni rocíe agua o cualquier solución de limpieza en el equipo, ni permita la entrada de líquidos por detrás de los interruptores, por los conectores o por cualquier toma de aire del equipo.
No utilice nunca ninguno de los siguientes agentes de limpieza:
limpiadores abrasivos o solventes de cualquier tipo,
acetona,
cetona,
agentes de limpieza de alcohol o
Betadine.
Pantalla
Para limpiar la pantalla, utilice un paño limpio y suave humedecido en un producto para limpiar cristales. No rocíe nunca el limpiavidrios directamente sobre la pantalla, ni utilice jamás desinfectantes alcohólicos u hospitalarios como Cidex o Betadine.
Limpieza de los componentes aplicados Cables e hilos de derivación
PRECAUCIÓN
No utilice solventes como la acetona o la cetona para la limpieza; no utilice ni el autoclave ni un esterilizador de vapor.
Los cables e hilos de derivación pueden limpiarse con un paño húmedo y templado con un jabón suave o con toallitas impregnadas de alcohol isopropílico.
Para realizar una desinfección más intensa (casi estéril), el óxido de etileno (ETO) es aceptable pero reducirá la vida útil del cable o hilo de derivación.
PRECAUCIÓN
La decisión de esterilizar debe tomarse de acuerdo con las necesidades de su institución y con conocimiento del efecto que esto puede tener sobre la integridad del cable o hilo de derivación.
Sensor y adaptador Capnostat
Limpieza del sensor Capnostat
Limpie la superficie del sensor con un paño húmedo.
Asegúrese de que las ventanas del sensor estén limpias y secas.
NO sumerja el sensor.
NO intente esterilizar el sensor.
Limpieza de los adaptadores Capnostat reutilizables
Se puede limpiar un adaptador enjuagándolo en una solución templado con jabón, seguido por su inmersión en un desinfectante líquido, pasteurización o esterilización en frío (glutaraldehido). A continuación debe enjuagarse en agua estéril y secarse.
Los adaptadores de adulto y del espacio muerto de bajo volumen pueden esterilizarse utilizando el método del gas de óxido de etileno. Pueden esterilizarse también utilizando el método de esterilización a vapor en autoclave pero esto puede afectar su vida útil.
Antes de volver a utilizar cualquier adaptador, asegúrese de que las ventanas estén secas y libres de residuos y que el adaptador no haya sido dañado durante su manipulación o por el proceso de limpieza y
esterilización.
Otros componentes
Para otros componentes aplicados, tales como los sensores de temperatura, catéteres, sondas para oximetría de pulso y los manguitos de PNI, se debe consultar el fabricante para conocer los métodos de limpieza, esterilización o desinfección.
Recambio del papel de registro IDD incorporada
1. Abra la puerta presionando la IDD en su parte superior
2. Retire la bobina usada e instale un nuevo rollo de papel. (El papel contiene un recubrimiento especial en una de sus caras y debe instalarse en el sentido correcto.) Instale el papel de forma que se desenrolle desde la parte inferior.
3. Cierre la puerta, cerciorándose de que el borde del papel sobresalga por la apertura.
4. Inicie una tira gráfica para verificar el funcionamiento de la IDD; en el capítulo Fundamentos, Registros gráficos (impresión) encontrará las instrucciones. Asegúrese de rasgar el papel hacia abajo cuando
separe una tira gráfica de la IDD
.
NOTA: Si la tira gráfica sale en blanco, es probable que el papel se haya instalado en sentido incorrecto. Voltee la bobina de forma que el papel se desenrolle desde la otra dirección.
<<<<<<<<<<<----RETORNAR A PAGINA PRINCIPAL
PERRILLA DE CONTROL (D4)
1.-LA PERILLADE CONTROL QUE SERVIRA PARA EL DESPLAZAMIENTO DEL USUARIO EN CADA UNO DE LOS PARAMETROS
2.-EJEMPLO QUEREMOS CAMBIAR EL TAMAÑO DE LAS ONDAS DE LA PANTALLA DEL PANI; TENEMOS QUE SELECIONAR LA OPCION DE LOS VALORES DE PANI EN LA PANTALLA CON LA PERILLA DE CONTROL Y PULSAMOS Y TENEMOS LOS VALORES PREDEFINIDOS CONLAS CUALES PODEMOS CAMBIAR.

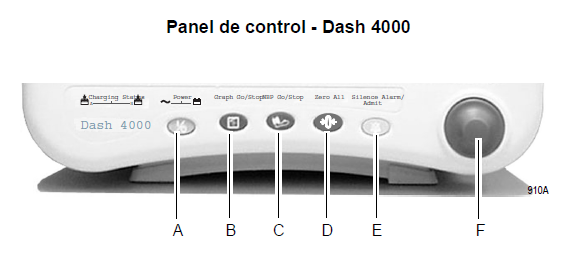

PANEL DE CONTROL DE DASH 4000
EL MONITOR SE ENCUENTRA PERMANENTEMENTE ACTIVADO SIEMPRE QUE ESTÉ
ENCHUFADO A UNA FUENTE DE CORRIENTE ALTERNA. ESTA TECLA ACTIVA Y DESACTIVA LA
FUNCIÓN DE MONITORIZACIÓN.
CUANDO SE APAGA EL MONITOR, SE INTERRUMPE LA MONITORIZACIÓN DEL
PACIENTE; SIN EMBARGO, SE CONSERVAN LOS DATOS DE PACIENTE PREVIAMENTE
RECOPILADOS Y PROSIGUE LA CARGA DE LAS BATERÍAS.
NOTA: PARA EVITAR EL APAGADO ACCIDENTAL DEL
MONITOR, DEBE OPRIMIRSE ESTA TECLA DURANTE 0,25 SEGUNDOS ANTES DE ACTIVAR LA
FUNCIÓN.
B=
PULSE ESTA TECLA UNA VEZ PARA EMPEZAR UN REGISTRO GRÁFICO DE LOS
DATOS DEL PACIENTE. PULSE UNA SEGUNDA VEZ PARA PARARLO. SI SE PULSA DURANTE UN
REGISTRO GRÁFICO DE ALARMA, ÉSTE SE DETENDRÁ. PULSE INMEDIATAMENTE DESPUÉS DE
PARAR UN REGISTRO GRÁFICO DE ALARMA PARA INICIAR UN REGISTRO GRÁFICO MANUAL.
OBSERVE QUE UN REGISTRO GRÁFICO DE ALARMA SUELE EQUIVALER A UN REGISTRO
PROGRAMADO DE 20 SEGUNDOS.
ESTA TECLA TAMBIÉN SE UTILIZA PARA IMPRIMIR UNA COPIA DE LAS
PANTALLAS NO DE TIEMPO REAL.
REFERIMOS A ESTAS VENTANAS COMO VENTANAS DE INFORMACIÓN. NO TODAS
LAS VENTANAS DE INFORMACIÓN PUEDEN IMPRIMIRSE. SI SE VISUALIZA UNA VENTANA
IMPRIMIBLE, PULSE REGIST. M/P PARA IMPRIMIR UNA COPIA. SI SE PRESENTA UNA VENTANA DE INFORMACIÓN
NO IMPRIMIBLE, AL PULSAR LA TECLA REGIST.
M / P SE IMPRIMEN LOS DATOS DEL PACIENTE COMO SI NO
SE VISUALIZARA LA VENTANA DE INFORMACIÓN
C=
ESTA TECLA COMIENZA UNA MEDICIÓN NO INVASIVA DE LA PRESIÓN
SANGUÍNEA. TAMBIÉN PUEDE UTILIZARSE EN CUALQUIER MOMENTO PARA DETENER UNA
MEDICIÓN QUE ESTÁ EN MARCHA.
EN MODO QUIRÓFANO, SI HAY ESTABLECIDO UN TIEMPO DE MODO AUTO EN
LOS AJUSTES PREDETERMINADOS DEL MONITOR, AL PULSAR LA TECLA PNI M / P SE
INICIA LA FUNCIÓN DE MODO AUTO
D=
ESTA TECLA PONE A CERO TODAS LAS LÍNEAS DE PRESIÓN INVASIVA QUE
ESTÁN ABIERTAS A LA PRESIÓN ATMOSFÉRICA. CADA PRESIÓN PUEDE PONERSE A CERO, SI
SE DESEA, CON UNA OPCIÓN DE MENÚ DEL MENÚ DE PRESIONES.
E=
LA FUNCIÓN DE ESTE TECLA PUEDE ESTABLECERSE COMO NORMAL O SOLO
SILENCIO (CONSULTE EL CAPÍTULO AJUSTES DEL MONITOR, PRESENTACIÓN DE LOS AJUSTES
PREFIJADOS). CUANDO SE FIJA EN NORMAL, ESTA TECLA SILENCIA DURANTE 60 SEGUNDOS
UNA ALARMA AUDITIVA QUE ACTUALMENTE ESTÁ SONANDO. SÓLO LAS NUEVAS ALARMAS DEL
MISMO NIVEL O DE UN NIVEL SUPERIOR INTERRUMPEN EL COMANDO DE SILENCIAR.
PULSE LA TECLA DOS VECES DURANTE UNA ALARMA PARA INTERRUMPIRLA
TEMPORALMENTE (CINCO MINUTOS PARA EL MODO ADULTO-UCI, 3 MINUTOS PARA EL MODO
NEONATAL-UCI). PULSE LA TECLA DE NUEVO DURANTE LA PAUSA EN LA ALARMA PARA
REACTIVAR LAS ALARMAS.
SI NO ESTÁ SONANDO NINGUNA ALARMA, PULSE ESTA TECLA PARA COMENZAR
UNA PAUSA EN LA ALARMA.
SI EL MONITOR ESTÁ CONFIGURADO PARA EL MODO DE QUIRÓFANO, HAY TRES
NIVELES DE PAUSAS EN LA ALARMA:
* PULSE UNA VEZ (SI ESTÁ SONANDO UNA ALARMA HAY
QUE PULSAR DOS VECES) PARA COMENZAR UNA PAUSA DE 5 MINUTOS EN LA ALARMA;
* PÚLSELO DE NUEVO PARA COMENZAR UNA PAUSA DE
15 MINUTOS EN LA ALARMA.
* PÚLSELO DE NUEVO PARA COMENZAR UNA PAUSA
PERMANENTE EN LA ALARMA.
* PÚLSELO DE NUEVO PARA REACTIVAR LAS ALARMAS.
CUANDO SE FIJA EN SOLO SILENCIO, ESTA TECLA FUNCIONA COMO UNA
TECLA DE SILENCIAR.
PULSE UNA VEZ PARA SILENCIAR LAS ALARMAS; PULSE DE NUEVO PARA
REACTIVAR LAS ALARMAS.
PULSAR ESTA TECLA CUANDO NO SUENA NINGUNA ALARMA NO AFECTA EL
MONITOR.
ESTA TECLA LE PERMITE TAMBIÉN ADMITIR RÁPIDAMENTE A UN PACIENTE
CON SÓLO PULSAR LA MISMA CUANDO EL MONITOR ESTÁ EN ESTADO DE DESCARGADO.
F=
EL CONTROL TRIM KNOB ES EL MANDO PRINCIPAL PARA EL OPERADOR. ESTE
CONTROL PUEDE GIRAR EN AMBOS SENTIDOS PARA DESTACAR LAS ETIQUETAS DE LOS
PARÁMETROS Y LAS OPCIONES DE MENÚ.
DESPUÉS DE DESTACAR LA SELECCIÓN DESEADA, PULSE EL CONTROL TRIM
KNOB PARA VER UN NUEVO MENÚ O UN PEQUEÑO SUBMENÚ. ESTE PROCEDIMIENTO SE
DESCRIBE COMO “SELECCIONAR” EN TODO EL MANUAL.
RECUERDE, EL USO DEL CONTROL TRIM KNOB IMPLICA DOS ACCIONES: GIRAR
PARA DESTACAR Y PULSAR PARA SELECCIONAR.
¿CÓMO
PUEDE SABER QUÉ SOFTWARE TIENE INSTALADO?
1.
SELECCIONE MÁS MENÚS EN
LA PANTALLA PRINCIPAL DEL MONITOR.
2.
SELECCIONE PREPARAR MONITOR EN
EL MENÚ PRESENTADO.
3.
SELECCIONE CONFIG DE SOFTWARE DEL
MENÚ PREPARAR MONITOR.
UNA VENTANA
DE INFORMACIÓN LE MUESTRA EL SOFTWARE DISPONIBLE
INSTALADO EN EL MONITOR.
DESCRIPCION DE LA PANTALLA
EL
MENÚ PRINCIPAL TIENE UNA OPCIÓN DE MENÚ, MÁS MENÚS,
CADA PARÁMETRO TIENE SU PROPIO MENÚ
DESDE EL CUAL SE PUEDE ACCEDER A
LAS FUNCIONES. ABAJO SE PRESENTA UN
EJEMPLO DEL MENÚ DE LOS PARÁMETROS DEL ECG.
EN
LA ESQUINA INFERIOR IZQUIERDA DEL MENÚ PRINCIPAL, SE ENCUENTRA LA
OPCIÓN
MÁS
MENÚS.
SELECCIONE ESTA OPCIÓN PARA VER EL MENÚ SIGUIENTE.
CONTROL DE ALARMAS:
ESTA OPCIÓN PRESENTA UN MENÚ QUE PERMITE VER Y MODIFICAR TODOS LOS LÍMITES DE
LAS ALARMAS, CAMBIAR LOS NIVELES DE LAS ALARMAS Y AJUSTAR EL VOLUMEN DE LAS
ALARMAS.
VER OTRO PACIENTE:
ESTA OPCIÓN PRESENTA UN MENÚ QUE PERMITE SELECCIONAR CUALQUIER MONITOR DE
CABECERA EN LA RED PARA VERLO EN ESTE MONITOR. ESTOS DATOS PUEDEN PRESENTARSE
CONTINUAMENTE O SE PUEDE PROGRAMAR EL MONITOR PARA AVISARLE CUANDO SUENA UNA
ALARMA PARA UNA CAMA Y DESPUÉS SOLICITAR UNA VISTA. ESTA FUNCIÓN FORMA PARTE DE
LA OPCIÓN DE SOFTWARE RED UNITY.
DATOS DEL PACIENTE:
ESTA OPCIÓN PRESENTA UN MENÚ QUE PERMITE VER LOS DATOS DE PACIENTE (LA HISTORIA
DE LAS ALARMAS, LA HISTORIA DE LOS SIGNOS VITALES Y LAS TENDENCIAS GRÁFICAS) Y
ABRIR LOS PROGRAMAS DE CÁLCULO.
PREPARAR MONITOR:
ESTA OPCIÓN PRESENTA UN MENÚ QUE PERMITE ADAPTAR EL MONITOR A SUS NECESIDADES:
LAS ONDAS PRESENTADAS, EL ESQUEMA DE LOS COLORES, LOS PARÁMETROS
ACTIVOS/INACTIVOS, LOS AJUSTES DEL REGISTRO GRÁFICO, LOS AJUSTES PREFIJADOS DEL
MONITOR, ETC. TAMBIÉN DA ACCESO AL MENÚ DE SERVICIO.
INFORMACIÓN DE
ADMISIÓN: ESTA OPCIÓN PRESENTA UN MENÚ PARA
INTRODUCIR LA INFORMACIÓN DE PACIENTE NECESARIA Y ADMITIR Y DESCARGAR EL
PACIENTE DEL MONITOR. (EN EL MODO DE QUIRÓFANO, ESTA OPCIÓN SE DENOMINA NUEVO PACIENTE.)
ESTADO DE BATERÍAS:
ESTA OPCIÓN ABRE UN MENÚ Y UNA VENTANA INFORMATIVA CON DATOS SOBRE EL ESTADO
ACTUAL DE LAS BATERÍAS.
OPCIONES DEL MENÚ DE ACCIÓN DIRECTA
UNA
OPCIÓN DE MENÚ DE ACCIÓN DIRECTA, CUANDO SE SELECCIONA, NO PRESENTA NI UN
SUBMENÚ NI UN MENÚ SUBORDINADO.
REGISTROS MANUALES - IMPRESIONES
LAS ONDAS Y LAS VENTANAS DE INFORMACIÓN
SE IMPRIMEN AL PULSAR LA TECLA REGIST M/P
DEL MONITOR O DEL CONTROL REMOTO.
CUANDO SE SOLICITA UN REGISTRO MANUAL, APARECEN LOS MENSAJES “REGISTRO MANUAL” O “IMPRIMIR VENTANA”.
HAY UNA SELECCIÓN DEL MENÚ DE AJUSTES GRÁFICOS QUE PERMITE ESTABLECER LA
DURACIÓN DE UN REGISTRO MANUAL (POR EJ., CONTINUO, 20 SEGUNDOS, ETC.).
NOTA: UNA
SEÑAL ECG DE UN MILIVOLTIO DE TAMAÑO NORMAL (1X) EQUIVALE
A 10 MILÍMETROS EN EL PAPEL DE
REGISTRO.
TODAS LAS ONDAS EN UNA TIRA DE REGISTRO
EMPIEZAN CON 10 SEGUNDOS DE DATOS RETRASADOS. LA INFORMACIÓN DE CABECERA QUE SE
IMPRIME CON LAS ONDAS SON DATOS DE TIEMPO REAL.
AJUSTES PREFIJADOS
LOS NIVELES DE LAS ALARMAS, LÍMITES DE
LAS ALARMAS Y MUCHOS DE LOS AJUSTES DEL MONITOR PUEDEN ESTABLECERSE COMO
AJUSTES PREFIJADOS DEL MONITOR.
LOS AJUSTES PREFIJADOS DEL MONITOR SÓLO
PUEDE CONFIGURARSE CUANDO EL
MONITOR SE ENCUENTRA EN EL ESTADO DE
DESCARGADO. SE PUEDEN RECUPERAR MUCHOS AJUSTES PREFIJADOS DEL MONITOR DURANTE
LA MONITORIZACIÓN DE UN PACIENTE ADMITIDO.
CUANDO SE CAMBIA EL MODO DEL MONITOR
(ADULTO-UCI, NEONATAL-UCI,
QUIRÓFANO), CUALQUIER AJUSTE PREFIJADO
QUE SE HAYA CONFIGURADO VOLVERÁ A SU VALOR PREDETERMINADO ESTABLECIDO EN LA
FÁBRICA. NO OBSTANTE, EL MODO DEL
MONITOR SUELE ESTABLECERSE EN EL MOMENTO DE LA INSTALACIÓN Y SÓLO PUEDE
CAMBIARSE EN EL MENÚ DE SERVICIO.
PRECAUCIÓN
SI DESCONECTA UN CABLE DE PARÁMETROS EN
CUALQUIER PUNTO DEL MISMO O SI LO DESCONECTA DEL MÓDULO, Y LA VENTANA DE PARÁMETROS
ES ELIMINADA DE LA PANTALLA DEL MONITOR, TODOS LOS LÍMITES DE ALARMAS PUEDEN
VOLVER A LOS VALORES PREDETERMINADOS PARA LOS LÍMITES DE ALARMAS CUANDO SE VUELVA
A CONECTAR EL CABLE.
NOTA:
EL MONITOR PUEDE MANTENER LOS AJUSTES Y
LÍMITES DE ALARMAS DE UN
PACIENTE ADMITIDO DESPUÉS DE QUE HAYAN
OCURRIDO UNO O MÁS DE LOS
SIGUIENTES EVENTOS:
DESCONEXIÓN DE UN CABLE DE PARÁMETROS
EN CUALQUIER PUNTO DEL CABLE
DESCONEXIÓN DEL CABLE DEL MÓDULO
DESACTIVACIÓN Y POSTERIOR ACTIVACIÓN DE
UN PARÁMETRO
PARA MANTENER LOS AJUSTES Y LÍMITES DE
ALARMAS DEL PACIENTE, SELECCIONE GUAR. CONJ. EN LA OPCIÓN DESCONECTAR DEL NRT CONFIGURAR
AJUSTES DE PANTALLA.
MENÚ AJUSTES PREFIJADOS
PARA PRESENTAR EL MENÚ PARA CONFIGURAR
LOS AJUSTES PREFIJADOS DEL MONITOR, SELECCIONE AJUSTES PREFIJADOS DEL MENÚ AJUSTES PREFIJADOS.
MENÚ AJUSTES PREFIJADOS
NOTA: LOS
AJUSTES PREFIJADOS DEL MONITOR PUEDEN MODIFICARSE ÚNICAMENTE CUANDO EL MONITOR
SE ENCUENTRA EN ESTADO DE DESCARGADO. LOS CAMBIOS SURTEN EFECTO INMEDIATAMENTE
PERO HAY QUE REALIZAR UNA ADMISIÓN PARA QUE LAS ALARMAS SEAN COMPLETAMENTE
FUNCIONALES.
CONFIGURAR AJUSTES NIVEL DE
ALARMA: ARRITMIA: AJUSTA LOS
NIVELES DE LAS ALARMAS DE ARRITMIA EN RELACIÓN CON LOS OTROS NIVELES DE ALARMA.
CONFIGURAR AJUSTES NIVEL DE
ALARMA: PARÁMETRO:
AJUSTA LOS NIVELES DE LAS ALARMAS DE
PARÁMETROS EN RELACIÓN A LOS
OTROS NIVELES DE ALARMA.
CONFIGURAR AJUSTES DE LÍMITES: ESTABLECE LOS LÍMITES DE LAS ALARMAS
PARA TODOS LOS PARÁMETROS.
CONFIGURAR AJUSTES DE PANTALLA: DETERMINA LAS SELECCIONES PARA LA
PRESENTACIÓN, TALES COMO LA ACTIVACIÓN DE PS INTELIGENTE, EL FORMATO EN COLOR,
LAS ONDAS REGISTRADAS, ETC.
CONFIGURAR AJUSTES DE PRIORIDAD
DE PARÁMETROS: DETERMINA
LAS PRIORIDADES QUE DESEA PARA LA PRESENTACIÓN DE LOS PARÁMETROS.
REACTIVAR AJUSTES: RECUPERA LOS AJUSTES PREFIJADOS DEL
MONITOR SIN HABER REALIZADO NINGÚN PROCEDIMIENTO DE DESCARGA.
AJUSTES DE USUARIO: MODIFICA VARIOS AJUSTES PREFIJADOS
DEL MONITOR.
SELECCIÓN DE LOS NIVELES
POR DEFECTO DE LAS ALARMAS DE ARRITMIA
LAS ARRITMIAS IDENTIFICADAS QUE SE
RECONOCEN POR EL MONITOR SE ASIGNAN A UNO DE LOS CUATRO NIVELES DE ALARMA DEL
ESTADO DEL PACIENTE. LA OPCIÓN
CONFIGURAR AJUSTES NIVEL DE
ALARMA: ARRITMIA PERMITE VER
LOS NIVELES ASIGNADOS A LAS ARRITMIAS QUE SE IDENTIFICAN.
NOTA: EN
EL PAQUETE DE SOFTWARE BÁSICO, SÓLO APARECEN ASÍSTOLE, FIBV/
TAQV Y TAQUI V.
SÓLO TAQUI V PUEDE CAMBIARSE A OTRO NIVEL. TODAS LAS
DEMÁS ALARMAS DE ARRITMIA APARECEN Y PUEDEN AJUSTARSE EN EL PAQUETE DE SOFTWARE
CARDÍACO.
NOTA: LA
ASISTOLIA Y LA FIBRILACIÓN VENTRICULAR (FIBV/TAQV)
NO PUEDEN
CAMBIARSE EN LOS MODOS ADULTO-UCI NI NEONATAL-UCI.
MANTENIMIENTO
Se debe establecer un régimen de mantenimiento eficaz para el equipo de monitorización y los suministros reutilizables. Debe incluir la inspección y limpieza general realizadas regularmente. El régimen de mantenimiento debe cumplir las normas de la unidad de control de infecciones y/o el departamento biomédico de la institución.
Al inspeccionar el equipo, siga estas pautas:
Busque daños físicos obvios y sustituya los componentes dañados.
Inspeccione todos los cordones para asegurarse de que no estén deshilachados o dañados de alguna otra forma. Inspeccione todos los enchufes y conectores para verificar que ningún terminal o clavija estén doblados. Las reparaciones o sustituciones deben ser efectuadas por personal de servicio capacitado.
Inspeccione todo el blindaje de los cables. Los cables dañados o deteriorados deben ser reparados o reemplazados por personal de servicio cualificado.
Limpieza general
ADVERTENCIA
Desconecte el monitor de la fuente de alimentación antes de limpiar o desinfectar su superficie.
Superficie externa
El equipo debe limpiarse periódicamente (Se deben cumplir las normas de la unidad de control de infecciones y/o del departamento biomédico de su institución.) Las superficies externas del equipo pueden limpiarse con un paño sin pelusas humedecido. Utilice una de las siguientes soluciones aprobadas:
amoniaco (diluido),
Cidex,
hipoclorito sódico (diluido) o
jabón suave (diluido).
Para evitar que el equipo se dañe, siga estas normas:
PRECAUCIÓN
El incumplimiento de estas normas podría ocasionar que el acabado de la carcasa se derrita, distorsione o
deslustre, que se borren las letras de las etiquetas o que se averíe el equipo.
Siempre deben diluirse las soluciones siguiendo las recomendaciones del fabricante.
Siempre debe eliminarse toda la solución de limpieza con un paño seco después de limpiar.
Nunca debe utilizarse una sustancia de limpieza que contenga cera.
Nunca vierta ni rocíe agua o cualquier solución de limpieza en el equipo, ni permita la entrada de líquidos por detrás de los interruptores, por los conectores o por cualquier toma de aire del equipo.
No utilice nunca ninguno de los siguientes agentes de limpieza:
limpiadores abrasivos o solventes de cualquier tipo,
acetona,
cetona,
agentes de limpieza de alcohol o
Betadine.
Pantalla
Para limpiar la pantalla, utilice un paño limpio y suave humedecido en un producto para limpiar cristales. No rocíe nunca el limpiavidrios directamente sobre la pantalla, ni utilice jamás desinfectantes alcohólicos u hospitalarios como Cidex o Betadine.
Limpieza de los componentes aplicados Cables e hilos de derivación
PRECAUCIÓN
No utilice solventes como la acetona o la cetona para la limpieza; no utilice ni el autoclave ni un esterilizador de vapor.
Los cables e hilos de derivación pueden limpiarse con un paño húmedo y templado con un jabón suave o con toallitas impregnadas de alcohol isopropílico.
Para realizar una desinfección más intensa (casi estéril), el óxido de etileno (ETO) es aceptable pero reducirá la vida útil del cable o hilo de derivación.
PRECAUCIÓN
La decisión de esterilizar debe tomarse de acuerdo con las necesidades de su institución y con conocimiento del efecto que esto puede tener sobre la integridad del cable o hilo de derivación.
Sensor y adaptador Capnostat
Limpieza del sensor Capnostat
Limpie la superficie del sensor con un paño húmedo.
Asegúrese de que las ventanas del sensor estén limpias y secas.
NO sumerja el sensor.
NO intente esterilizar el sensor.
Limpieza de los adaptadores Capnostat reutilizables
Se puede limpiar un adaptador enjuagándolo en una solución templado con jabón, seguido por su inmersión en un desinfectante líquido, pasteurización o esterilización en frío (glutaraldehido). A continuación debe enjuagarse en agua estéril y secarse.
Los adaptadores de adulto y del espacio muerto de bajo volumen pueden esterilizarse utilizando el método del gas de óxido de etileno. Pueden esterilizarse también utilizando el método de esterilización a vapor en autoclave pero esto puede afectar su vida útil.
Antes de volver a utilizar cualquier adaptador, asegúrese de que las ventanas estén secas y libres de residuos y que el adaptador no haya sido dañado durante su manipulación o por el proceso de limpieza y
esterilización.
Otros componentes
Para otros componentes aplicados, tales como los sensores de temperatura, catéteres, sondas para oximetría de pulso y los manguitos de PNI, se debe consultar el fabricante para conocer los métodos de limpieza, esterilización o desinfección.
Recambio del papel de registro IDD incorporada
1. Abra la puerta presionando la IDD en su parte superior
2. Retire la bobina usada e instale un nuevo rollo de papel. (El papel contiene un recubrimiento especial en una de sus caras y debe instalarse en el sentido correcto.) Instale el papel de forma que se desenrolle desde la parte inferior.
3. Cierre la puerta, cerciorándose de que el borde del papel sobresalga por la apertura.
4. Inicie una tira gráfica para verificar el funcionamiento de la IDD; en el capítulo Fundamentos, Registros gráficos (impresión) encontrará las instrucciones. Asegúrese de rasgar el papel hacia abajo cuando
separe una tira gráfica de la IDD
.
NOTA: Si la tira gráfica sale en blanco, es probable que el papel se haya instalado en sentido incorrecto. Voltee la bobina de forma que el papel se desenrolle desde la otra dirección.
<<<<<<<<<<<----RETORNAR A PAGINA PRINCIPAL
Buenas tardes tengo un monitor dash 4000 y solo esta midiendo la PAM, no mide PAS ni PAD . Usted sabe a que se debe y como corregirlo ? Muchas gracias
ResponderEliminarDaniela
Tengo un monitor dash 4000 me marca en pantalla mantenimiento preventivo requerido, como lo borro
ResponderEliminarTengo el mismo problema, como lo resolviste?
EliminarAbajo puse la solucion
EliminarBuenas tardes tengo un monitor dash 4000 de ge y solo me marca error solo así de repente apareció agradecería me me orientarán para no mover nada y verificar q sigue funcionando
ResponderEliminarsaludos me gustaría saber si en este monitor es posible medir presión arterial invasiva ya cuenta con el software o tengo que comprar la aplicación por separado gracias
ResponderEliminarHola, en menu solamente deben dar en informacion de admision manual, despues descarga de paciente y se reinicia el monitor, asi ya se borra eso, espero les sirva
ResponderEliminarCómo puedo activar la función de caonografia
ResponderEliminarI tried to make an artificial egg with titanium cup - TITAN
ResponderEliminarRating: 4 t fal titanium pan · 2014 ford fusion energi titanium 2 reviews · €10.00 titanium screws · titanium belly button rings In titanium phone case stock
